Guía de instalación y uso de tirantes diagonales grandes de encofrado de aluminio

2026-07-16

De cimientos cero a una construcción segura y eficiente

Prefacio

Para trabajadores de la construcción que son nuevos en sistemas de encofrado de aleación de aluminio , la riostra diagonal grande (también conocida como varilla de riostra diagonal o puntal diagonal ajustable) puede ser uno de los componentes más "problemáticos" pero de importancia crítica. La gran riostra diagonal es el miembro estructural central que garantiza la verticalidad, la planitud y la estabilidad general de paneles de pared de encofrado de aluminio , y afecta directamente la calidad del encofrado del hormigón y la seguridad de la construcción.

Esta guía utiliza un lenguaje sencillo e instrucciones intuitivas paso a paso para ayudar a los usuarios sin experiencia previa a dominar rápidamente la instalación y operación de tirantes diagonales grandes.

I. ¿Qué es un aparato ortopédico diagonal grande y para qué sirve?

Analogía simple:

Un tirante diagonal grande es como la cuerda tensora de una tienda de campaña. Sin él, la tienda se derrumba con el viento; Sin el gran refuerzo diagonal, el panel de pared de encofrado de aluminio se saldrá de la plomada o incluso colapsará bajo la enorme presión lateral durante la colocación del hormigón.

Principio Técnico:

Un extremo del tirante diagonal grande se conecta a la traviesa trasera (o placa de nervadura de encofrado) del panel de pared de encofrado de aluminio, mientras que el otro extremo está anclado a la losa del piso debajo. Al ajustar la longitud de la riostra diagonal, se corrige la verticalidad del panel de pared y al mismo tiempo se resiste la presión lateral generada durante la colocación del concreto.

Funciones principales:

Ajuste de verticalidad: mediante el ajuste telescópico, el panel de pared se mantiene a 90° perpendicular al piso.
Resistencia a la presión lateral: Evita que el panel de pared se abulte hacia afuera o se desplace lateralmente durante la colocación del concreto.
Antiflotación y Antivuelco: Evita que el encofrado flote hacia arriba o vuelque en su conjunto.

II. Componentes de una riostra diagonal grande

Un estándar conjunto de refuerzo diagonal grande consta de los siguientes componentes:

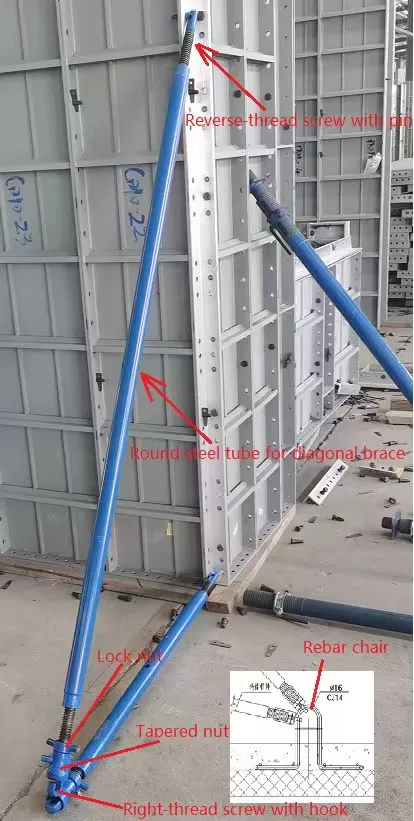

Nombre del componente	Apariencia/Características	Función
Tornillo de rosca inversa con pasador	Un tornillo con un pasador soldado en un extremo.	Se conecta a la nervadura del borde del panel de pared.
Tubo redondo de acero para riostra diagonal.	Roscas internas en ambos extremos, con un orificio circular pasante en el medio	Soporta la carga principal, permite un ajuste preciso de la longitud de la riostra
Tornillo de rosca derecha con gancho	Un tornillo con un gancho soldado en un extremo.	Se conecta a la silla de barras de refuerzo incrustada en la losa del piso.
Contratuerca	Se ajusta firmemente al tubo redondo.	Asegura la longitud ajustada.
tuerca cónica	Tubo cónico con roscas internas	Evita que la riostra diagonal se separe de la silla de refuerzo.
Silla de barras de refuerzo	en forma de U	Incrustado en la losa de concreto del piso, debe quedar expuesto por encima de la losa

Consejo para principiantes: al recibir la abrazadera diagonal grande, gire manualmente el tensor de ajuste para tener una idea de las direcciones de extensión/retracción. Por lo general, girar en el sentido de las agujas del reloj acorta la abrazadera y en el sentido contrario a las agujas del reloj la alarga (esto puede variar; verifique con el componente real).

III. Procedimiento de instalación para tirantes diagonales grandes

Trabajo preparatorio

Herramientas: cinta métrica, nivel de burbuja (o plomada/estación total), llave inglesa, tiza
Inspección: Verifique que la riostra diagonal grande no esté doblada ni deformada, que el tensor gire suavemente y que todos los pasadores de conexión estén presentes.
Nota: La losa del piso ya debe haber endurecido y alcanzado la resistencia suficiente, y las sillas de refuerzo deben estar preempotradas en su lugar.

Paso 1: Determinar las posiciones de instalación de los refuerzos diagonales (es decir, posiciones de las sillas de refuerzo)

Reglas básicas:

Longitud del panel de pared simple ≤ 1,6 m: Instale al menos 2 juegos de tirantes diagonales por cara del panel de pared.
Colocación: A no más de 600 mm del extremo de la pared, con igual espacio entre ellos; Distancia entre tirantes ≤ 2.000 mm.
Los tirantes diagonales se colocarán simétricamente a ambos lados del panel del muro de corte.
La línea central de cada silla de refuerzo deberá estar aproximadamente a 1,2 m del borde de la pared, evitando conductos incrustados en la superficie de la losa.

Paso 2: Fije la parte inferior del soporte diagonal (extremo del piso)

Enganche el perno de rosca derecha con gancho doblado en la silla de barras de refuerzo.
Apriete la tuerca cónica hasta que la barra de refuerzo no se pueda sacar del gancho.
Verificación crítica: Confirme que la abertura del gancho esté cerrada y que el soporte de barras de refuerzo no pueda soltarse.

Error común: Olvidarse de apretar la tuerca cónica, lo que provoca que la riostra diagonal se desprenda de la silla de refuerzo. Asegúrese siempre de que la tuerca cónica esté completamente apretada.

Paso 3: Conecte la parte superior del soporte diagonal (extremo del panel de pared)

Requisito previo:

El paneles de pared de encofrado de aluminio debe estar completamente ensamblado y colocado provisionalmente, debiendo estar ya instalado el tubo cuadrado de sección hueca (tubo de refuerzo transversal).

Inserte el pasador de bloqueo en la parte superior del refuerzo diagonal en el orificio de la nervadura del borde del encofrado de muro.
Inserte el clip del pasador y apriételo.
Verificar: Asegúrese de que el ángulo incluido entre el tubo largo de la riostra diagonal y el piso sea de 45° a 55°, y que el ángulo incluido entre el tubo corto y el piso sea de 10° a 15°.

Técnica para principiantes: si la longitud del refuerzo no permite que el pasador se alinee con el orificio, no fuerce el panel de encofrado. En su lugar, ajuste el tensor para cambiar la longitud del soporte de modo que el soporte de conexión se alinee naturalmente.

Paso 4: Ajuste preliminar de todos los tirantes diagonales

Siguiendo la secuencia de "primero el centro, luego los extremos", ajuste todos los tirantes diagonales a un estado en el que "simplemente se apoyen sin aplicar fuerza". En este punto, el panel de pared está aproximadamente en su posición, pero aún no se ha realizado el ajuste fino de la verticalidad.

Paso 5: Ajuste fino de la verticalidad (operación crítica)

Este es el paso que requiere más paciencia en todo el proceso de construcción.

Procedimiento típico (usando un panel de pared simple como ejemplo):

Cuelgue una plomada en cada extremo del panel de pared (o utilice una regla de 2 metros con nivel de burbuja).
Lea la desviación, por ejemplo: la parte superior del panel de pared está inclinada 5 mm hacia afuera.
Principio de ajuste: Cualquiera que sea la dirección en la que se incline el panel de pared, apriete el soporte diagonal en el lado opuesto.

Si la parte superior del panel de pared se inclina hacia afuera → apriete (extienda) el soporte diagonal interno.
Si la parte superior del panel de pared se inclina hacia adentro → afloje (acorte) el tirante diagonal exterior.
4. Gire el tensor sólo 1 o 2 vueltas a la vez y luego vuelva a medir, convergiendo gradualmente hacia el objetivo.
5. Una vez que ambos extremos estén a plomo, verifique si el centro de la superficie de la pared es plano (usando una regla); si existe algún desnivel, ajuste los tirantes diagonales medios.

Rima práctica:

"La parte superior se asoma: extiende y empuja; la parte superior se inclina hacia adentro: acorte y tire.

Una vuelta, dos vueltas, tómatelo con calma; Mida y ajuste, no se apresure a ir."

Paso 6: bloquear y volver a inspeccionar

Una vez que la verticalidad esté dentro de la tolerancia, apriete la tuerca de bloqueo en cada tirante diagonal.
Vuelva a medir con un nivel de burbuja o una regla para confirmar que no se haya producido ningún desplazamiento debido a la acción de ajuste.
Agite cada tirante diagonal con la mano; debe estar completamente rígido y sin movimiento.

IV. Precauciones clave durante el uso (la seguridad es lo primero)

✅ Requisitos obligatorios

Artículo	Requisito
Ángulo de instalación	Lo ideal es que el ángulo entre la riostra diagonal y el suelo sea de 45°~50°, y no debe ser < 30° ni > 70°.
Diseño simétrico	Los tirantes diagonales a ambos lados de la pared deben disponerse simétricamente y en pares para garantizar el equilibrio de fuerzas.
Inspección previa al vertido	Antes de verter concreto, cada contratuerca debe revisarse individualmente para asegurarse de que esté apretada.

❌ Acciones estrictamente prohibidas

Nunca use tirantes diagonales para "tirar" o "empujar" con fuerza un panel de pared que ya ha sido moldeado (los ajustes sólo se pueden hacer antes de que el concreto alcance el fraguado inicial).
Nunca instale tirantes diagonales en un solo lado (a menos que el otro extremo del panel de pared tenga un soporte suficientemente rígido).
Nunca retire los tirantes diagonales prematuramente (la eliminación solo se permite después de que la resistencia del concreto alcance ≥ 75% del valor de diseño, generalmente ≥ 48 horas después del vaciado).
Nunca cuelgue objetos pesados de tirantes diagonales ni los utilice como escalera para subir.
Nunca corte ni suelde componentes de tirantes diagonales sin autorización.

V. Guía de solución de problemas de referencia rápida

Fenómeno problemático	Posible causa	Solución
La verticalidad de la pared no se puede ajustar	Número insuficiente de tirantes diagonales o disposición asimétrica	Agregue más tirantes diagonales, verifique si la fuerza se aplica solo en un lado
La pared "se hincha" después del vertido	El espacio entre los tirantes diagonales es demasiado grande o las tuercas de seguridad están flojas	Densifique (agregue más) tirantes diagonales, vuelva a verificar el estado de bloqueo antes de verter
La varilla roscada de ajuste no puede girar	Los hilos están oxidados o dañados.	Limpiar las roscas y aplicar aceite lubricante; reemplazar si está severamente dañado
Desviación general de la pared.	Todos los tirantes diagonales soportan la fuerza en la misma dirección.	Los tirantes diagonales en ambos lados deben apretarse previamente simétricamente; no todos pueden estar "empujando" o todos "tirando""

VI. Remoción y mantenimiento

Secuencia de eliminación (inversa de la instalación)

Confirme que la resistencia del concreto haya alcanzado el valor requerido.
Primero afloje la tuerca de bloqueo, luego gire el tensor para aliviar la carga sobre la riostra diagonal.
Retire el clip del pasador de la parte superior del soporte diagonal, permita que el pasador de bloqueo se retire del orificio y separe el soporte diagonal.
Retire la parte inferior del soporte diagonal: primero afloje la tuerca cónica para desenganchar el gancho doblado de la silla de refuerzo.
Finalmente, recorta y retira la silla de varillas.

Puntos de mantenimiento de rutina

Después de cada uso, retire todos los residuos de cemento de la diagonal (especialmente las roscas del tensor).
Verifique mensualmente si el ajuste del tensor y la tuerca es suave; aplique aceite de máquina rápidamente para evitar la oxidación.
Si se encuentra que la tubería principal está doblada o deformada en más de 1/500 de su longitud, o muestra grietas visibles → sáquela de servicio inmediatamente.
Los clips de pasador son piezas consumibles; cualquiera que se pierda o deforme debe ser reemplazado inmediatamente.

VII. Operation Rhyme para equipos sin experiencia (recomendado para publicar en el sitio)

Antes de la instalación: Verifique todos los componentes, limpie el piso, incruste la silla de refuerzo

Durante la fijación: Anclar la base, establecer el ángulo, disponer simétricamente

Durante el ajuste: primero afloje el bloqueo, gire lentamente, mida y ajuste simultáneamente

Antes de la colocación: reinspección completa, apriete las tuercas de seguridad, no hay movimiento cuando se agita

Durante la extracción: Espere a que se fortalezca, primero alivie la carga y luego retire los anclajes de la base.

Tenga en cuenta: los aparatos diagonales son resistentes, pero la seguridad es lo primero: ¡nunca sea descuidado!
