Cómo utilizar paneles de esquina internos y externos: juntas de esquina y control de escuadra de paredes

2026-05-18

En un sistema de encofrado de aluminio, los paneles de pared grandes son relativamente sencillos de instalar. La verdadera prueba de la mano de obra suele estar en las esquinas. Los paneles de esquina internos y externos pueden representar solo una pequeña cantidad de componentes, pero determinan directamente si las esquinas de las paredes son cuadradas, las líneas de las esquinas son rectas, las juntas permanecen herméticas y las uniones entre vigas y paredes, aberturas de puertas y ventanas, escaleras, ventanales y huecos de ascensores logran un acabado consistente.

Un control deficiente en una esquina interna o externa rara vez sigue siendo un defecto local. Los resultados comunes después del decapado incluyen desplazamientos en la cara de la pared, esquinas desplazadas, esquinas internas arqueadas, aristas externas desconchadas, variación diagonal excesiva e interfaces difíciles con mampostería o acabados posteriores.

1. ¿Qué hacen los paneles de esquina internos y externos?

Los paneles de esquina internos se utilizan donde dos paredes se unen internamente y en las uniones internas de pared con viga, pared con losa o pared con columna. Controlan la verticalidad y rectitud de la esquina interior y cierran la junta de conexión. Los paneles de esquina externos se utilizan en esquinas exteriores de paredes, esquinas de columnas, bordes exteriores de aberturas de puertas y ventanas y bordes externos de ventanales. Controlan la línea exterior, la escuadra de las esquinas y la apariencia del concreto terminado.

Desde una perspectiva de control de la construcción, el panel de esquina interno cierra el ángulo interior y coordina las paredes que se cruzan, mientras que el panel de esquina externo forma el ángulo exterior y protege la arista. Ninguno de los dos funciona de forma aislada. Ambos deben funcionar con paneles de pared de tamaño estándar y especial, largueros, pasadores y cuñas, y sistemas de amarre plano o pasante para controlar la calidad de las esquinas.

Los paneles de esquina internos controlan principalmente líneas internas rectas, ángulos internos cuadrados y juntas cerradas.
Los paneles de esquina externos controlan principalmente las líneas de las esquinas exteriores, la cuadratura de los bordes y el riesgo de astillas después del decapado.
Las posiciones de los agujeros, los nervios de los bordes y las conexiones entre los paneles de esquina y de pared deben coordinarse con antelación.
El estado de los paneles de las esquinas afecta directamente la verticalidad, la planitud y la calidad visual de la pared.
A medida que aumentan los ciclos de reutilización, inspeccione más de cerca la deformación de los bordes y las nervaduras, los orificios desgastados y el estado de la soldadura.

2. ¿Por qué los cruces de esquina son tan propensos a tener problemas?

Las esquinas concentran los cambios tanto en la carga del encofrado como en la disposición de las juntas. Los paneles de pared grandes son relativamente regulares, mientras que una esquina puede combinar cambios en el espesor de la pared, aberturas de puertas o ventanas, columnas estructurales ocultas, interfaces viga-losa, descansos de escaleras, montantes y reservas MEP. Si alguna condición no se resuelve adecuadamente, la esquina puede moverse, desarrollar un desplazamiento o gotear lechada.

A menudo el problema no es la resistencia inadecuada del panel en sí misma. Las causas más comunes incluyen detalles incompletos, un panel de esquina instalado en la orientación incorrecta, pasadores o cuñas omitidos, largueros que terminan en la esquina, diagonales de pared no revisadas o refuerzos y elementos incrustados que empujan el panel de esquina fuera de su posición. Una vez que la esquina se mueve, el error de cuadratura se amplifica a lo largo de ambas paredes contiguas.

Fuente del problema	Síntoma típico	Efecto aguas abajo
Diseño del panel poco claro	Los orificios de las esquinas y los paneles de pared no están alineados o los paneles especiales están mezclados	Retrabajo del sitio, relleno improvisado y juntas ampliadas.
Conexiones insuficientes	Esquinas sueltas y juntas localmente abiertas.	Fugas de lechada y abultamiento de esquinas durante la colocación.
Refuerzo interrumpido	Las rayas o lazos se detienen en la esquina.	Pérdida de escuadra de las paredes y esquinas desplazadas.
Replanteo incorrecto	Las líneas de los bordes de las paredes no se cierran y las diagonales difieren excesivamente	Paredes fuera de escuadra e interfaces de acabado difíciles.
desmontaje áspero	Esquinas exteriores desconchadas y aristas dañadas	Amplia reparación y mal aspecto.

3. ¿Cómo se deben detallar las esquinas internas y externas?

Una instalación exitosa en una esquina comienza con un diseño detallado. Los planos deben definir el espesor y la longitud de la pared, el tipo de esquina y el tamaño del panel, la disposición del panel de pared, los orificios de conexión, las posiciones de las largueros y las interfaces con vigas, losas, aberturas, montantes y escaleras. Los paneles de esquina reutilizables en pisos típicos deben estandarizarse siempre que sea posible. Los pisos atípicos y las uniones especiales requieren paneles de esquina o paneles adaptadores dedicados de tamaño especial.

Los paneles de encofrado CIEZN se pueden personalizar según los dibujos del proyecto y conectarse en un conjunto de soporte de carga integrado con conectores y largueros de refuerzo. En una esquina, lo decisivo no es sólo el panel de esquina, sino cómo se combina con los paneles de pared adyacentes, los paneles laterales de vigas y los paneles de abertura. La corrección improvisada en la superficie de trabajo rara vez ofrece una calidad de formado consistente.

Numere los paneles de esquina internos y externos por espesor de pared, longitud de pared y tipo de unión.
Identifique paneles de tamaño especial, paneles de cierre, extremos de tope y paneles de compensación en cada esquina en los dibujos detallados.
Verifique los orificios de los paneles de las esquinas, la dirección de los pasadores y los espacios libres de las largueros antes de la fabricación e instalación.
En las esquinas de pared a viga, de pared a losa y de abertura, verifique las relaciones de elevación así como el diseño en planta.
Ensamble de prueba las esquinas en el piso de referencia para confirmar la secuencia de cierre entre los paneles de las esquinas y de la pared.

4. Configuración del sitio: controle la cuadratura de las paredes con líneas, no a simple vista

Las esquinas de las paredes no se pueden alinear de forma fiable sólo con la experiencia. Antes de la instalación, verifique las líneas de la rejilla, las líneas frontales de las paredes, las líneas de espesor de las paredes, las líneas de control de las esquinas y las diagonales. Cuando sea necesario, trace una línea continua a lo largo de paredes largas y paredes con múltiples retornos para identificar el error acumulado. El hecho de que una esquina interior o exterior sea cuadrada depende en última instancia de la posición exacta de ambas paredes contiguas.

Un método de sitio útil combina controles de líneas de borde y diagonales. Primero confirme las dimensiones y la intersección de las dos líneas de la pared, luego mida las diagonales a través de áreas rectangulares clave y finalmente verifique el punto de la esquina con la rejilla estructural. Las ubicaciones de alta precisión, como huecos de ascensores, escaleras, núcleos, baños y esquinas de paredes exteriores, deben medirse antes y después de la instalación del encofrado.

Elemento de replanteo	Método de verificación	Propósito del control
Líneas frontales de la pared	Verifique las dimensiones y la intersección de ambas caras de la pared.	Coloque la esquina con precisión.
Líneas de espesor de pared	Mida la distancia libre entre paneles opuestos.	Evite errores en el espesor de la pared y movimientos locales hacia adentro o hacia afuera.
Diagonales	Verifique zonas rectangulares o diagonales de habitaciones	Determinar la cuadratura de la pared y la habitación.
Línea de control vertical	Compruébelo junto con los puntales push-pull y las riostras	Mantenga la esquina a plomo y alineada en toda su altura.
línea de nivel	Verifique la elevación de la esquina con respecto a las uniones de vigas y losas.	Evite desfases en las interfaces de pared a viga.

5. Cómo instalar un panel de esquina interno: primero cierre el ángulo interior

Al instalar un panel de esquina interno, la prioridad es cerrar firmemente los dos paneles de pared que se cruzan en el ángulo interior y establecer una línea de esquina interna a plomo. Normalmente, primero se deben verificar las líneas frontales y el espesor de la pared, seguido de la instalación del panel de esquina interno, que luego guía los paneles de pared adyacentes hacia el cierre. Si ambos tramos de pared grandes se bloquean primero y el panel de la esquina se fuerza hacia el espacio restante, es posible que los orificios no se alineen, las nervaduras del borde pueden chocar y la junta interna puede abrirse.

Inmediatamente después de la instalación, verifique la verticalidad de las esquinas internas, el ancho de las juntas y la planitud de los paneles de pared contiguos. Las esquinas internas son particularmente propensas a la pérdida de lechada, por lo que cada pasador y cuña deben instalarse en el orificio correcto. Se pueden agregar selladores de juntas o tiras de espuma cuando lo especifique el proyecto. Una vez que la pasta de cemento ingresa a una junta de esquina abierta, afecta el acabado y aumenta la resistencia durante el decapado.

Primero establezca la referencia de la esquina interna y úsela para cerrar los paneles de pared contiguos; No inviertas la secuencia.
Los orificios para pasadores, las nervaduras de los bordes y las elevaciones deben coincidir exactamente entre la esquina interna y los paneles de pared adyacentes.
Mantenga el ancho interno de la junta uniforme en lugar de apretado en un lado y abierto en el otro.
No interrumpa las traviesas o amarres en la esquina interna, ya que esto puede permitir que la esquina se abulte.
Vuelva a comprobar cuidadosamente la verticalidad en los huecos de los ascensores, las uniones de los muros de corte y las esquinas internas de las escaleras.

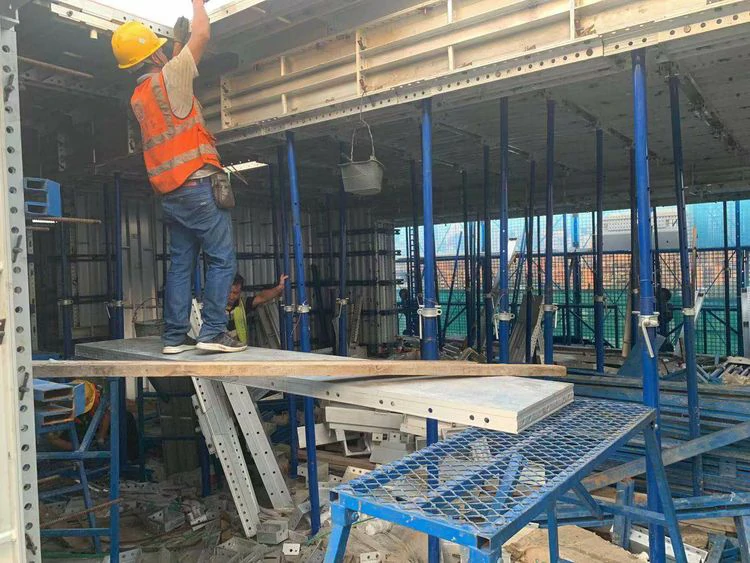

Sitio de instalación de CIEZN

6. Cómo instalar un panel de esquina externo: controle la línea exterior y proteja la arista

La instalación del panel de esquina externo debe mantener la línea exterior recta, el ángulo cuadrado y la arista lo suficientemente estable como para permanecer intacta después del desmontaje. Una esquina exterior inclinada es inmediatamente visible y difícil de ocultar en reparaciones posteriores. Primero establezca la línea de referencia de la esquina externa, luego cierre y asegure los paneles de pared en ambos lados contra el panel de la esquina.

Los paneles de esquina externos dañados no deben permanecer en el ciclo de reutilización. Las nervaduras de los bordes abollados, un borde exterior redondeado o agujeros desgastados comúnmente producen esquinas de aspecto suave, aristas y desplazamientos desconchados después del decapado. En las aberturas de puertas y ventanas, ventanales y esquinas de balcones, el panel de esquina exterior también debe coordinarse con los paneles de apertura, los paneles de vigas de borde y los detalles de goteo en lugar de compararse únicamente con las dimensiones del plano.

Antes de la instalación, inspeccione el panel de la esquina en busca de distorsiones, bordes enrollados y nervaduras de borde dañadas.
Alinee la línea de referencia exterior antes de bloquear los paneles de pared y los conectores de los paneles de esquina.
Instale cada pasador y cuña en las esquinas externas; No reduzca los puntos de conexión porque el acceso es inconveniente.
Utilice tirantes, accesorios de vaivén y restricciones temporales para evitar el movimiento lateral durante el lanzamiento.
Siga una secuencia de extracción que proteja la esquina exterior y nunca haga palanca directamente contra la arista.

7. ¿Cómo se deben controlar las juntas de las esquinas?

El control de las juntas de esquina depende de nervaduras de borde bien ajustadas, conexiones completas y una trayectoria de carga continua. No es necesario forzar una articulación lo más apretada posible; debe ser uniforme, recto y bloqueable mientras los paneles permanecen geométricamente correctos. Si un panel se deforma, colocar cuñas con más fuerza puede cerrar un espacio local y dejar la línea de esquina general torcida.

Al corregir una junta de esquina, primero verifique la compatibilidad del panel y la alineación de los orificios, luego el refuerzo y la transferencia de carga, y solo entonces considere los materiales de sellado. Una gran dependencia del empaque o del sellador generalmente indica un problema con los detalles o la secuencia de instalación. En las esquinas, el ajuste de los paneles y la cuadratura de las paredes tienen prioridad sobre el relleno cosmético de las juntas.

Ubicación conjunta	control principal	Riesgo común
Junta de esquina interna	Costillas ajustadas, agujeros alineados y una línea interior recta.	Fugas de lechada, escombros atrapados y esquinas internas mal definidas.
Junta de esquina exterior	Línea exterior recta y paneles ajustados en ambos lados.	Desplazamientos, aristas desconchadas y líneas de aspecto débil.
Panel de pared a panel de esquina	Orificios alineados y conexiones completas.	Apertura local y abultamiento durante el colado.
Esquina de pared a viga	Coincidencia de elevación vertical y línea horizontal	Desplazamientos en las esquinas internas o externas de las vigas de la pared.
Esquina de apertura	Paneles de esquina y apertura alineados entre sí.	Errores dimensionales y fugas de lechada alrededor de puertas o ventanas.

8. Cómo medir y controlar la escuadra de la pared

La cuadratura de la pared no es simplemente un resultado comprobado después del decapado; El control se inicia durante la instalación. En espacios cerrados, núcleos, huecos de ascensores, cuartos de baño, cuartos técnicos y áreas con numerosas aberturas, utilice dimensiones de borde de pared, dimensiones de espacio libres, diagonales y líneas verticales juntas.

No te centres en un solo rincón de forma aislada. Muchos errores en las esquinas se originan como una desviación acumulada a lo largo de una pared larga y se vuelven visibles sólo en el retorno. Trate el panel de la esquina como un punto de bloqueo en la alineación general de la pared, utilizándolo para guiar ambas paredes en línea recta en lugar de forzar la esquina después de que las paredes se hayan movido. Si la variación diagonal excede el rango permitido, investigue el replanteo, los puntales de vaivén, los largueros y la numeración de los paneles.

En espacios tipo habitación, mida el largo libre, el ancho libre y ambas diagonales para evaluar la cuadratura en conjunto.
Trace una línea continua a lo largo de paredes largas y paredes con múltiples esquinas para evitar que el error acumulado llegue a la esquina.
Ajuste los paneles de las esquinas junto con los puntales y largueros de la pared en lugar de forzar la esquina de forma independiente.
Mida espacios verticalmente continuos, como huecos de ascensores y escaleras, en pisos sucesivos.
Registre las mediciones de las esquinas del piso de referencia para compararlas y revisarlas en pisos posteriores.

9. ¿Cómo debería funcionar el sistema de refuerzo con paneles de esquina?

Aunque los paneles de esquina tienen una superficie pequeña, no se debe reducir su refuerzo. Las esquinas redirigen la presión del concreto fresco y soportan cargas complejas, por lo que las largueros, corbatas planas , los tirantes pasantes, los puntales y soportes de vaivén no deben terminar arbitrariamente. Usos del encofrado CIEZN conectores de cuña y pasador junto con largueros para asegurar el encofrado como un conjunto integrado. En las esquinas, el panel local debe incluirse en el recorrido de carga de toda la pared.

Un refuerzo insuficiente en una esquina comúnmente provoca paredes abultadas, descuadradas y juntas abiertas durante la colocación. Verifique la continuidad de las largueros a lo largo de la esquina, los puntos de fijación de los puntales de las esquinas, las ubicaciones de los amarres que eviten choques de refuerzo y el control estable del espesor de la pared. Incluso una esquina que parezca recta producirá dimensiones de habitación incorrectas si se pierde el espesor de la pared en la unión.

Componente de refuerzo	Función	Enfoque de inspección
Walers	Mantenga la rectitud de la pared y limite el abultamiento de las esquinas.	Confirme la continuidad o una conexión confiable en la esquina.
Alfileres y cuñas	Bloquee los paneles de las esquinas a los paneles de pared contiguos	Confirme que todos los conectores estén instalados, bloqueados y orientados correctamente.
Bridas planas / bridas pasantes	Controlar el espesor de la pared y la deformación lateral.	Verifique las posiciones adecuadas cerca de la esquina y asegúrese de que no se omita ninguna.
Accesorios de vaivén	Controlar la verticalidad y la posición de las esquinas.	Utilice puntos de fijación confiables y asegúrese de que el ajuste permanezca bloqueado.
Base de apoyo	Evitar que el asentamiento general desestabilice la esquina	Proporcione una superficie de apoyo firme y sin asentamientos.

10. ¿Qué requiere atención durante la colocación y el decapado del concreto?

La instalación correcta no garantiza por sí sola un acabado satisfactorio en la esquina. La descarga concentrada, el contacto repetido del vibrador con el panel de la esquina o una vigilancia inadecuada del encofrado aún pueden causar movimiento, fugas de lechada o abombamientos. Controle la velocidad de colocación alrededor de las esquinas internas y externas, evite impactos unilaterales y compacte completamente sin vibración excesiva.

Durante el decapado, proteja primero las esquinas externas. Las esquinas internas generalmente son más fáciles de soltar, mientras que hacer palanca contra una arista exterior puede romperla inmediatamente. Inspeccione las nervaduras, soldaduras y orificios de los paneles de las esquinas tan pronto como se retiren los paneles. Los paneles de esquina acumulan daños por reutilización más fácilmente que los paneles de pared comunes y merecen una rutina de inspección y mantenimiento por separado.

Levante el concreto de manera uniforme en ambos lados de la esquina para evitar una presión concentrada en un solo lado.
No sostenga el vibrador de póquer contra paneles de esquina o conectores.
La vigilancia del encofrado debe centrarse en las cuñas de las esquinas, las juntas y las uniones de largueros.
Pele las esquinas externas con cuidado y nunca haga palanca directamente contra la arista exterior.
Antes de volver a utilizarlos, elimine los restos de mortero e inspeccione los paneles de las esquinas en busca de deformaciones, grietas y bordes dañados.

11. Problemas comunes de calidad y análisis de causas

problema de calidad	Posible causa	Medida de control
Fuga de lechada en la esquina interna	Junta interna no cerrada, faltan cuñas o panel de esquina deformado	Primero corrija la compatibilidad y las conexiones del panel, luego selle la junta como se especifica.
Esquina exterior desconchada	Panel dañado, decapado irregular o resistencia del hormigón insuficiente	Reemplace los paneles deformados y siga la secuencia y el tiempo de desmontaje correctos.
Paredes fuera de escuadra	Error de replanteo, diagonales no controladas o refuerzo de esquina inadecuado	Vuelva a medir las líneas de los bordes y las diagonales antes y después de la instalación y alinee el conjunto en su conjunto.
Desplazamiento en la esquina	Falta de coincidencia en las elevaciones de las esquinas y los paneles de pared o mal contacto de las nervaduras	Verifique las elevaciones y la compatibilidad del panel; no mezcle los números de panel.
Abultado en la esquina	Correas interrumpidas, lazos insuficientes o impacto de colocación excesivo	Complete todos los detalles del refuerzo y controle la tasa y secuencia de colocación.
Línea de esquina interna o externa desigual	Desviación acumulada de pared larga o corrección forzada en un solo punto	Alinee toda la pared contra una línea continua y use el panel de esquina para bloquear la geometría general.

Preguntas frecuentes

¿Se pueden intercambiar los paneles de las esquinas internas y externas durante la reutilización?

No. Las direcciones de carga, la disposición de los bordes y las nervaduras y los objetivos formados difieren. Cada panel debe utilizarse según su número y unión prevista. Mezclarlos fácilmente provoca uniones desalineadas y errores dimensionales.

¿Qué se debe comprobar primero cuando una junta de esquina pierde lechada?

Primero compruebe si los paneles de las esquinas y de las paredes coinciden, si los agujeros están alineados y si todos los pasadores y cuñas están instalados. Luego revise las largueros y el refuerzo. El material de sellado de juntas debe considerarse sólo después de que esos elementos sean correctos.

¿Es suficiente medir las diagonales para confirmar la cuadratura de la pared?

No. Las diagonales son importantes, pero también se deben considerar las dimensiones de los bordes, el espesor de la pared, la verticalidad y la alineación a través de pisos sucesivos.

¿Por qué las esquinas exteriores presentan defectos de acabado con mayor facilidad?

Una esquina exterior es una línea expuesta, por lo que la deformación, los desplazamientos o las astillas son inmediatamente visibles. También es más vulnerable durante el desmontaje y, por tanto, necesita protección durante la instalación, el vaciado y el desmontaje.

¿Cómo puede un proveedor ayudar a controlar la calidad?

Un proveedor puede reducir la repetición del trabajo en el sitio mediante diseños detallados de paneles, paneles de esquina dedicados de tamaño especial, ensamblaje de prueba, instrucciones sobre uniones y recomendaciones de conexión y refuerzo. El equipo del proyecto debe proporcionar dibujos completos y comentarios sobre el piso de referencia para obtener el mejor resultado.

Conclusión

Los paneles de esquina internos y externos pueden ser sólo una parte de una unión de esquina, pero definen la calidad límite del muro formado. Las esquinas internas deben cerrar limpiamente y permanecer rectas; Las esquinas externas deben formar líneas nítidas y al mismo tiempo proteger la arista. Las juntas de las esquinas y la escuadra de las paredes dependen de cada etapa, desde el detalle y el replanteo hasta la instalación, el refuerzo, el vaciado y el decapado.

Para los contratistas principales, los subcontratistas de encofrados de aluminio y los equipos de adquisiciones, una calidad medida estable y un acabado de pared consistente requieren algo más que verificar la planitud de los paneles de pared grandes. Las esquinas internas y externas deben tratarse como puntos de control clave. Cuando el diseño del panel, la condición del panel, el refuerzo de las esquinas y las verificaciones de escuadra forman un proceso cerrado, un sistema de paneles de encofrado de aluminio puede ofrecer líneas más rectas, habitaciones más cuadradas, menos reparaciones y un acabado más consistente. CIEZN proporciona soporte de ingeniería de encofrado ; Los requisitos del proyecto se pueden discutir a través del pagina de contacto .
