Cómo seleccionar vigas de encofrado de losa: explicación del diseño de las vigas intermedias y el espaciado de los puntales

2026-05-04

En un sistema de encofrado de losa de aluminio, las vigas de losa y las vigas intermedias no son vigas transversales o vigas de embalaje ordinarias. Son componentes clave en la ruta de transferencia de carga de la losa. despues de la losa encofrado de aluminio Los paneles toman la carga del concreto fresco, las barras de refuerzo, los trabajadores y el equipo del sitio, esa carga debe pasar a través de las vigas, vigas intermedias, cabezas de impacto tempranas y accesorios de acero a la estructura siguiente. Si la selección de las vigas es incorrecta, la disposición de las vigas intermedias es discontinua o el espaciamiento de los puntales es demasiado amplio, el resultado puede ser un error de elevación de la losa, deflexión del plafón, deformación del encofrado, mayor riesgo de impacto temprano y peor calidad del acabado del concreto.

Para los contratistas y compradores de encofrados de aluminio, comprender la relación entre las vigas, las vigas intermedias y el espaciamiento de los puntales es la base para un diseño confiable de los planos de taller del encofrado de losas y verificaciones de instalación en el sitio.

1. Qué hacen las vigas de losa y las vigas intermedias en el encofrado de aluminio

La trayectoria de carga típica del encofrado de losas de aluminio es simple en teoría: los paneles de losa soportan cargas de concreto y de construcción, la carga se transfiere a través de vigas de losa o vigas intermedias a las primeras cabezas de impacto, y luego los puntales individuales o los puntales de acero la transfieren a la estructura de abajo. El trabajo de la viga y la viga intermedia es recoger la carga distribuida de los paneles y entregarla a los nodos de soporte, al mismo tiempo que controla la planitud, rigidez y estabilidad del encofrado de losa.

Si el equipo solo se concentra en el espesor del panel de la losa e ignora la disposición de las vigas, el sistema puede verse completo desde arriba mientras que la ruta de carga debajo no es continua. Esto se vuelve especialmente importante en grandes naves, alrededor de aberturas, al lado de vigas, en áreas de losas hundidas, cocinas y baños con cambios de nivel locales y planos de planta irregulares. En estas áreas, la disposición de las vigas intermedias afecta directamente tanto a la seguridad del encofrado como a la eficiencia de rotación.

2. Cómo distinguir la quilla del encofrado, la viga intermedia y la viga de soporte

Nombre del componente	Función principal	Comprensión in situ
Encofrado Quilla/vigueta losa	Soporta paneles de losa y controla la rigidez del panel inferior y la transferencia de carga.	Generalmente dispuestos debajo de los paneles. Debe coincidir con el módulo del panel, los nodos de soporte y la secuencia de desmontaje.
Haz medio	Conecta y soporta el área de la losa, actuando como el principal miembro de transferencia de carga entre los paneles y el sistema de soporte.	Por lo general, funciona con cabezas de golpe temprano y puntales individuales, y afecta el diseño de soporte retenido y de golpe temprano.
Cabezal de apoyo Quick-Deck / cabezal de golpe temprano	Conecta la viga intermedia y el puntal de acero, permitiendo que el soporte permanezca durante el desencofrado.	En un sistema de cebado temprano, los soportes retenidos no deben alterarse mientras se retiran los paneles.
Puntal único/puntal de acero	Proporciona soporte vertical y transfiere la carga de la losa a la estructura de abajo.	Es necesario verificar el espaciamiento de los puntales, la plomada, el apoyo de la base y la estabilidad horizontal.
Barra conjunta	Ayuda a conectar los componentes de la losa y a mantener continuo el ensamblaje del encofrado.	Las conexiones débiles afectan la planitud de las juntas y la rigidez general.

3. ¿Qué condiciones importan al seleccionar vigas de losa?

La selección de la viga no se trata sólo de si la pieza se puede instalar. Se debe considerar el espesor de la losa, el tamaño de la bahía, el espaciamiento de los puntales, el método de rotación del encofrado, la velocidad de colocación del concreto, la carga de construcción y los requisitos de cebado temprano. En los pisos residenciales estándar, los vanos y espesores de las losas son relativamente estables, por lo que la disposición de las vigas puede ser altamente estandarizada. En sótanos, podios, espacios comerciales o estructuras irregulares, las vigas y vigas intermedias necesitan un diseño de dibujo de taller más detallado basado en cambios de plano.

Cuanto más gruesa sea la losa, mayor será el peso propio del hormigón fresco, por lo que se debe comprobar con más cuidado el espaciamiento de las vigas y los puntales.
Cuanto más grande es el tramo, más larga es la ruta de transferencia de carga de la losa y más importante se vuelve la disposición de la viga intermedia y del nodo de soporte.
Los bordes de las aberturas, los bordes de las vigas, las áreas de losa hundidas y las zonas en voladizo se deben verificar por separado en lugar de usar directamente el espaciamiento estándar entre losas y zonas.
Cuando se utiliza un sistema de cebado temprano, la disposición de la viga intermedia y del cabezal de cebado temprano debe seguir la lógica de “tirar paneles, retener soportes”.”
Si la carga de construcción del sitio es pesada, como tuberías de bombas, colocación de brazos o apilamiento de material concentrado, se debe fortalecer y revisar el sistema de soporte local.

4. Principios básicos para el diseño del haz medio

La clave para la disposición de la viga intermedia es asegurarse de que las cargas de la losa se puedan transferir de manera continua y uniforme a los puntales de acero. Las vigas intermedias no se deben disponer simplemente preguntando si hay suficiente espacio para colocarlas. Su disposición debe diseñarse junto con los módulos del panel, los nodos de soporte, las posiciones tempranas del cabezal de golpe y la secuencia de desmontaje.

Principio de diseño	Punto de construcción	control de riesgos
Coincide con el módulo del panel	La posición intermedia de la viga debe coordinarse con los tamaños de los paneles de la losa y las juntas de los paneles.	Evite voladizos excesivos del panel de borde o extremos de paneles sin un soporte confiable.
Combina la cabeza que golpea temprano	La viga intermedia debe asentarse sobre el cabezal de golpe temprano diseñado o sobre el conjunto de soporte.	Los soportes retenidos no deben alterarse durante el desmontaje.
Hacer coincidir el espaciado de los accesorios	La luz de la viga intermedia debe revisarse junto con la disposición de los puntales de acero.	El espaciamiento demasiado amplio de los puntales aumenta el riesgo de deflexión de la viga central y deformación del panel.
Unir áreas irregulares	Las aberturas, losas hundidas, bordes de vigas, bordes de paredes y esquinas deben apretarse o ajustarse localmente.	Evite la suspensión local, las fugas de lechada o el sofito de losa irregular.
Haga coincidir la secuencia de desmontaje	La disposición de la viga intermedia debe permitir la extracción del panel y la lógica de soporte retenido.	Evite aflojar primero los nudos que soportan carga durante el desmontaje.

5. ¿Cómo se determina el espaciamiento de los apoyos?

El espaciamiento de los puntales de losa no es un número fijo. Está determinado por el espesor de la losa, el sistema de encofrado, la especificación de la viga o viga intermedia, la capacidad de apuntalamiento, el método de colocación del concreto, la carga de construcción y los requisitos de cebado temprano. En obra, no basta con confiar en la experiencia y decir que se debe colocar un puntal cada cierta distancia. El encofrado de aluminio dibujos de tienda y la declaración del método específico del proyecto debe ser la base.

Una verificación de espaciado de puntales generalmente tiene tres capas. Primero, si la capacidad de cada puntal cumple con el requisito de carga. En segundo lugar, si la viga o viga intermedia tiene una deflexión y resistencia aceptables en ese espaciamiento. En tercer lugar, si el sistema de soporte general es estable, incluidos los largueros horizontales, los acopladores, el soporte de la base y la condición de soporte de la estructura inferior.

Las zonas de losa estándar pueden seguir el diseño habitual en los planos de taller, pero aún es necesario verificar la elevación y la planitud antes de colocar el concreto.
Los bordes de las vigas, los bordes de las aberturas, las zonas en voladizo y las áreas de losas hundidas deben tratarse como áreas clave de revisión.
El espaciamiento de los puntales no debe ampliarse casualmente para crear acceso, apilar materiales o evitar tuberías.
Las áreas de apuntalamiento alto o de carga pesada deben compararse con la declaración del método específico del proyecto. Si es necesario, agregue accesorios y restricciones horizontales.
En un sistema de golpe temprano, las posiciones de apoyo retenidas deben definirse de antemano, no decidirse temporalmente durante el desmontaje.

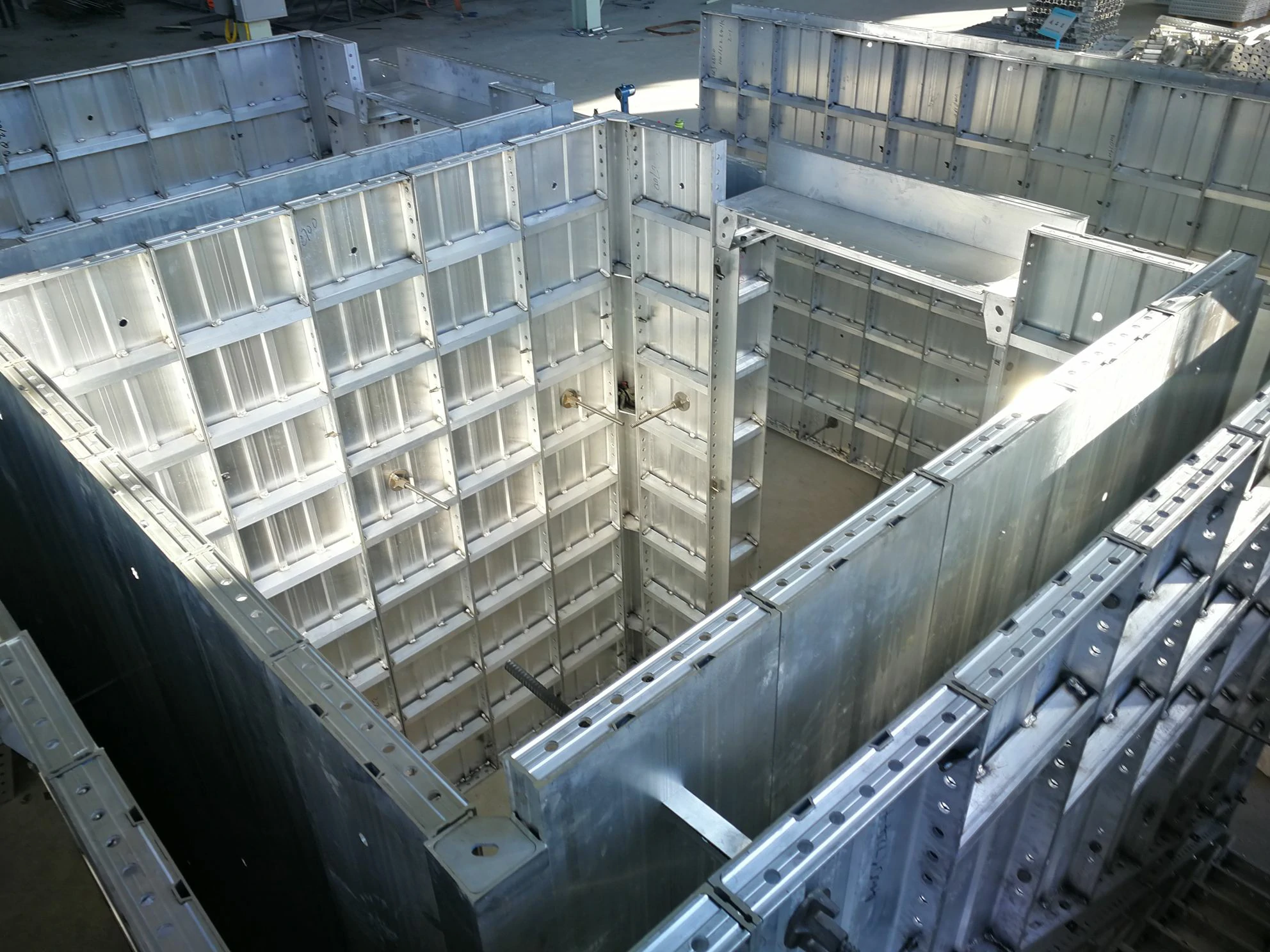

6. Proceso de instalación de vigas de losa y vigas intermedias

1. Disponga y numere los componentes según los planos de taller.

Antes de la instalación, verifique las líneas del eje del piso, las líneas de control de elevación, el espesor de la losa, las posiciones de las aberturas, los bordes de las vigas y las áreas de losa hundidas. Las vigas de losa, las vigas intermedias, los cabezales de impacto temprano y los puntales de acero deben instalarse de acuerdo con los números de los planos de taller, de modo que no se mezclen componentes de diferentes zonas.

2. Coloque primero los accesorios de acero y las primeras cabezas de golpe.

en un sistema de encofrado de losa de aluminio , los puntales de acero y los primeros cabezales de golpe son los principales puntos de apoyo de las vigas intermedias. Los puntales deben estar verticales, las bases estables y la altura correctamente ajustada. Los primeros cabezales de golpe deben conectarse de manera confiable con las vigas intermedias. Si los puntales no se ajustan correctamente antes de instalar las vigas intermedias, el ajuste de elevación posterior se vuelve más difícil.

3. Instale vigas intermedias y vigas de losa.

Al instalar vigas y vigas intermedias, asegúrese de que los extremos estén completamente asentados, que las conexiones estén completas y que las elevaciones sean consistentes. Los empalmes, traslapos o barras de unión entre vigas intermedias adyacentes deben instalarse de acuerdo con los requisitos del sistema. No debe haber suspensión, desalineación, torsión o ajuste forzado.

4. Coloque los paneles de encofrado de aluminio para losas.

Después de colocar los paneles de losa, verifique las juntas de los paneles, alfileres y cuñas , esquinas y refuerzo del borde de apertura. Los paneles deben tener contacto total con las vigas o vigas intermedias. Si parte del plafón del panel no tiene soporte, puede hundirse o crear un fondo de losa desigual durante la colocación del concreto.

5. Vuelva a verificar la elevación y la estabilidad antes de colocar el concreto.

Antes de colocar el concreto, use un nivel, un nivel láser o una línea de control para volver a verificar la elevación y la planitud del plafón de la losa. También verifique los puntales de acero, los largueros horizontales, los acopladores, los cabezales de impacto temprano y las conexiones de las vigas intermedias para confirmar que el sistema de soporte de la losa sea estable y confiable.

7. Control de vigas y vigas intermedias en un sistema de cebado temprano

CIEZN Sistema de encofrado de aluminio ligero reutilizable 6061-T6 Destaca que los paneles de losa se pueden retirar sin mover los soportes. Esta ventaja depende de la configuración correcta de las vigas intermedias, los cabezales de impacto temprano y los soportes retenidos. Durante el inicio del golpe, los paneles de losa se pueden voltear, pero no se deben alterar los soportes retenidos.

Por esa razón, se debe considerar la ruta de desmontaje durante el diseño de las vigas intermedias: qué paneles se desmontan primero, qué vigas intermedias se pueden quitar, qué soportes deben permanecer, si las primeras cabezas de golpe pueden ser golpeadas durante el desmontaje y si los soportes retenidos están claramente marcados. Si estos puntos no se consideran durante la etapa de dibujo del taller, el desmontaje temprano en el sitio puede convertirse rápidamente en un proceso riesgoso de "decisión mientras se desmonta".

8. Problemas comunes y soluciones recomendadas

Problema	Posible causa	Solución recomendada
Deflexión local del plafón de losa	El espaciamiento de los puntales es demasiado amplio, el tramo de la viga intermedia es demasiado largo o los extremos del panel no tienen un soporte confiable.	Revise la disposición de las vigas y vigas intermedias. Si es necesario, agregue accesorios o ajuste los nodos de soporte.
Elevación de losa inconsistente	Las alturas de los puntales de acero son desiguales, los primeros cabezales de golpe no están apretados o las vigas intermedias están suspendidas localmente.	Antes de colocar el hormigón, volver a comprobar la elevación en su conjunto y ajustar los puntales y vigas intermedias por zonas.
Soportes retenidos perturbados durante el desmontaje	La secuencia de golpe temprano no está clara, o la disposición de la viga intermedia y la cabeza de golpe temprano no es razonable.	Defina de antemano las posiciones de soporte retenidas y prohíba aflojar los nodos de soporte durante el desmontaje.
Deformación del borde de apertura o fuga de lechada	Las vigas alrededor de la abertura son insuficientes, los paneles de borde carecen de soporte o faltan pasadores y cuñas.	Revise las aberturas, losas hundidas y las áreas de borde de vigas por separado. Agregue soporte donde sea necesario.
Sistema de soporte temblando	Faltan acopladores o varillas de acero horizontales o las bases de los puntales son inestables.	Instale restricciones horizontales de acuerdo con la declaración del método y verifique las bases y los acopladores.

9. Asesoramiento sobre diseño de planos de taller y adquisiciones

Al comprar encofrados de aluminio para losas, no se centre únicamente en el precio unitario de los paneles. Lo que realmente afecta la eficiencia del sitio y la calidad del acabado es si los paneles de losa, las vigas de losa, las vigas intermedias, las cabezas de impacto tempranas, los puntales de acero, las barras de unión, los pasadores y las cuñas, varillas de acero horizontales, acopladores giratorios y acopladores en ángulo recto se suministran como un conjunto compatible. Un sistema de losa completo también debe incluir planos de taller, numeración de componentes, planos de diseño de soporte, instrucciones de encendido temprano y guía de instalación en el sitio.

Para proyectos en el extranjero, proporcione planos estructurales, espesor de losa, altura del piso, disposición de vigas y losas, ciclo de construcción objetivo, método de colocación del concreto y experiencia de instalación de los trabajadores locales antes de realizar el pedido. Con esa información, el proveedor puede optimizar la disposición de las vigas intermedias y el espaciado de los puntales, reduciendo las modificaciones secundarias una vez que el sistema llega al sitio.

Preguntas frecuentes

¿Son lo mismo las vigas de losa y las vigas intermedias?

No exactamente. Una viga de losa se parece más a un componente de carga secundario que soporta los paneles de losa, mientras que una viga intermedia suele ser un miembro de transferencia de carga más importante en el sistema de losa y, a menudo, funciona con cabezales de golpe tempranos y puntales de acero. Los nombres pueden variar entre fabricantes, por lo que deben prevalecer los dibujos de taller y los números de componentes.

¿Se puede ampliar el espacio entre puntales en el sitio según la experiencia?

No recomendado. El espaciamiento de los puntales debe ser determinado por el diseño detallado y la declaración del método específico del proyecto. Ampliarlo casualmente aumenta el riesgo de deflexión de la viga central, deformación del panel y error de elevación de la losa.

¿Por qué es necesario un control especial en los bordes abiertos y en las zonas hundidas de la losa?

Estas zonas presentan un montaje de encofrado irregular y el recorrido de carga puede verse interrumpido fácilmente. También incluyen más paneles de borde y paneles cortos. Si la disposición de las vigas y los puntales es insuficiente, pueden ocurrir fugas de lechada, desalineación, deflexión o dificultad para retirar la lechada.

¿Se pueden eliminar todas las vigas intermedias en un sistema de cebado temprano?

Eso depende. Qué vigas o paneles intermedios se pueden quitar y qué soportes y nodos deben permanecer, deben seguir el diseño inicial del sistema de impacto, las condiciones de resistencia del concreto y la declaración del método específico del proyecto.

¿Qué se pasa por alto con mayor frecuencia al seleccionar vigas para losa?

A menudo se pasan por alto la carga de construcción y la secuencia de desmontaje. La selección basada únicamente en el espesor de la losa no es suficiente. También se deben considerar las tuberías de bombeo, la colocación de brazos, el apilado de material, las rutas de inicio temprano y los soportes retenidos.

Conclusión

La selección de vigas y vigas intermedias para el encofrado de losa es, en esencia, un equilibrio entre la transferencia de carga de la losa y eficiencia de rotación de construcción . Una disposición razonable de la viga intermedia mantiene la carga del panel continua, los nodos de soporte despejados y la secuencia de desmontaje inicial controlada. Un espaciamiento razonable de los puntales ayuda a controlar la elevación de la losa, la planicidad del plafón y la seguridad en la colocación del concreto. En proyectos de encofrado de aluminio, las vigas, vigas intermedias, cabezales de impacto temprano, puntales de acero, largueros horizontales y acopladores deben diseñarse como un solo sistema, no considerarse accesorios separados.
