Guía de puntales de servicio pesado y puntales de vaivén: desde la selección del apuntalamiento hasta el ajuste en el sitio

2026-04-30

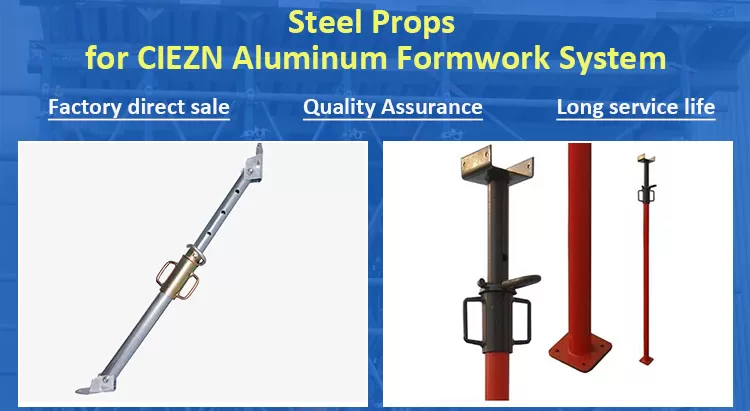

En la construcción de encofrados de aluminio, el Puntal de Servicio Pesado y el Puntal de Empuje-Pull pertenecen a la categoría puntal de acero familia, pero hacen trabajos muy diferentes en el lugar. Un puntal de servicio pesado se utiliza normalmente como puntal de carga vertical debajo de encofrados de losas, plafones de vigas, cabezales de impacto temprano y otras posiciones que soportan cargas verticales. Un puntal de empuje y tracción se usa con mayor frecuencia como puntal de inclinación ajustable para encofrados de muros, encofrados de columnas, muros de corte, paneles de muros grandes y moldes de columnas, donde ayuda con el apuntalamiento, el posicionamiento y la corrección de la plomada. Si ambos se tratan simplemente como “soportes de tuberías de acero”, el sitio puede fácilmente encontrarse con una selección incorrecta, una ruta de carga poco clara, un control deficiente de la plomada o una verificación de seguridad incompleta.

Para los contratistas principales, los subcontratistas de encofrados de aluminio y los contratistas de construcción extranjeros, elegir el puntal de servicio pesado y el puntal de empuje y tracción adecuados es un requisito básico para un apuntalamiento de losa seguro y estable. encofrado de muros y columnas , y buena calidad de acabado del concreto.

1. Diferencias principales entre la hélice de servicio pesado y la hélice de vaivén

Artículo	Puntal de servicio pesado	Apoyo de vaivén
Función principal	Soporte de carga vertical, comúnmente utilizado para encofrado de losa de aluminio, encofrado de plafones de vigas, sistemas de cebado temprano y refuerzo de soporte local.	Soporte inclinado de vaivén, comúnmente utilizado para posicionamiento de encofrados de paredes y columnas, ajuste de plomada, estabilidad lateral y corrección de encofrados.
Comportamiento de carga	Principalmente compresión axial. Las comprobaciones clave son la capacidad de carga, la estabilidad, la altura de soporte y la superficie de apoyo debajo.	Principalmente ajuste push-pull y estabilización inclinada. Las comprobaciones clave son los puntos de conexión, el ángulo, la carrera de ajuste y la confiabilidad del anclaje.
Ubicaciones comunes	Losas, encofrados de losas, vigas intermedias, cabezas de golpe temprano y zonas de apoyo viga-losa.	Encofrado de muros, moldes de columnas, muros de corte, muros de extremo, bordes de abertura y puntos de corrección de muros largos.
Enfoque de control in situ	Mantenga el puntal vertical, la base estable, el contacto superior confiable y los largueros y acopladores horizontales atados en un sistema estable.	Mantenga confiables las conexiones superior e inferior, el ajustador roscado efectivo, el ángulo de apoyo adecuado y el refuerzo bloqueado después de la corrección.
¿Podrán reemplazarse entre sí?	No deben sustituirse por casualidad. No se debe utilizar un puntal de servicio pesado como puntal de rastrillado.	No debe reemplazar un puntal de servicio pesado como principal soporte de carga vertical.

2. Dónde utilizar accesorios de servicio pesado y cómo seleccionarlos

Heavy Duty Prop es adecuado para encofrados de losas de aluminio, soportes de plafones de vigas, posiciones debajo de los primeros cabezales de impacto y cualquier área que necesite soportar carga vertical. Su trabajo principal es transferir la carga del concreto fresco, barras de refuerzo, paneles de encofrado de aluminio, vigas/vigas intermedias, trabajadores y equipos hasta la estructura de abajo. La selección no debe basarse únicamente en la altura máxima. También se debe considerar la altura libre del piso, el espesor de la losa, la profundidad de la viga, la altura del cabezal de impacto temprano, la altura de la viga, el margen de ajuste y la carga de construcción.

Especificación de hélice de servicio pesado CIEZN	Tubo interior/tubo exterior	Guía de selección
1,7 m - 3,0 m	48 mm / 60 mm	Adecuado para alturas de piso más bajas o áreas de soporte locales, manteniendo suficiente margen de ajuste.
1,8 m - 3,2 m	48 mm / 60 mm	Comúnmente utilizado para soporte de losa local en pisos estándar, sujeto a revisión con respecto a la altura libre y la configuración del encofrado.
2,0 m - 3,6 m	48 mm / 60 mm	Apto para alturas de suelo medias. Se debe comprobar la esbeltez y la estabilidad antes de su uso.
2,2 m - 4,0 m	48 mm / 60 mm	Adecuado para pisos más altos o áreas especiales, donde las condiciones de soporte horizontal y de soporte de la base se vuelven más importantes.
3,0 m - 5,0 m	48 mm / 60 mm	Las condiciones de apuntalamiento alto deben compararse con la declaración del método específico del proyecto, no solo según la experiencia.

Al seleccionar un puntal de servicio pesado, intente mantener la altura de trabajo real cerca de la mitad de su rango ajustable. Evite trabajar demasiado cerca de la altura mínima o máxima. Cerca de la altura máxima, la estabilidad del puntal se vuelve más sensible a la plomada, la restricción horizontal y la condición de apoyo de la base. Cerca de la altura mínima, es posible que no haya suficiente recorrido de ajuste para una corrección de nivel precisa en el sitio.

3. Dónde utilizar el accesorio push-pull y cómo seleccionarlo

En una pared y columna sistema de encofrado de aluminio , un puntal Push-Pull funciona más como un puntal rastrillador ajustable. Se utiliza principalmente para posicionamiento de encofrados, corrección de plomada y estabilidad lateral. Al empujar o tirar, ajusta la posición del encofrado de muro o columna para que los paneles cumplan con la alineación y plomada requerida. A diferencia de un puntal de servicio pesado, un puntal de empuje y tracción no debe usarse como componente principal de soporte de carga vertical para el encofrado de losas.

Especificación del puntal push-pull CIEZN	Tubo interior/tubo exterior	Guía de selección
1,6 m - 2,9 m	48 mm / 60 mm	Adecuado para encofrado de muros inferiores y columnas o para corrección local de tirantes cortos.
1,8 m - 3,2 m	48 mm / 60 mm	Adecuado para puntales comunes de rastrillado de paredes y columnas y corrección de piso estándar.
2,0 m - 3,6 m	48 mm / 60 mm	Adecuado para muros de altura media, moldes de columnas y corrección de muros de corte.
2,2 m - 4,1 m	48 mm / 60 mm	Adecuado para paredes más altas o posiciones que necesitan un recorrido de ajuste más largo.
3,0 m - 5,0 m	48 mm / 60 mm	Los muros altos o los grandes paneles de encofrado deben comprobarse junto con los detalles de conexión y la descripción del método específico del proyecto.

La selección del soporte Push-Pull debe considerar la longitud, el ángulo de instalación, los puntos de conexión superior e inferior, la carrera de ajuste y la altura de la pared al mismo tiempo. Si el puntal es demasiado empinado, el ajuste horizontal es limitado. Si es demasiado plano, la componente vertical y las fuerzas de conexión se vuelven desfavorables. En el sitio, las posiciones de los puntales de rastrillado deben seguir los dibujos del taller de encofrado o la declaración del método específico del proyecto y no deben moverse casualmente.

4. Seleccionar el tipo de puntal por posición de construcción

Para encofrados de losas de aluminio, encofrados de plafones de vigas y posiciones debajo de los primeros cabezales de impacto, utilice primero un puntal resistente o el sistema de un solo puntal especificado por el diseño.
Para encofrados de muros, moldes de columnas, muros de corte y corrección de paneles de muros grandes, utilice primero el puntal de vaivén para el ajuste de vaivén y el control de plomada.
Cuando el sistema de apuntalamiento de losa necesite estabilidad horizontal, utilice tubos de acero horizontales, acopladores giratorios, acopladores en ángulo recto y componentes relacionados para formar un sistema espacialmente estable.
Al reforzar el encofrado de muros y columnas, verifique la alfileres y cuñas , tirantes, largueros, puntales rastrilladores y encofrados de esquinas interiores y exteriores al mismo tiempo.
Los apuntalamientos altos, los muros altos, los muros de contención del sótano, las áreas en voladizo y las zonas con cargas de construcción concentradas deben revisarse de acuerdo con la declaración del método específico del proyecto, y no organizarse únicamente a partir de la experiencia del piso estándar.

5. Pasos de ajuste en el sitio para hélices de servicio pesado

1. Ajuste aproximadamente según la altura del piso y la configuración del encofrado.

Antes de la instalación, seleccione el puntal de servicio pesado correcto según la altura libre del piso, el espesor de la losa, la profundidad de la viga, el espesor del panel de encofrado de aluminio, la altura de la viga o viga intermedia y la altura del cabezal de impacto temprano. Luego ajuste aproximadamente el tubo interior cerca de la altura objetivo. Después de un ajuste aproximado, el pasador debe insertarse completamente a través del orificio. No debe insertarse hasta la mitad ni reemplazarse con barras de refuerzo que no coincidan.

2. Coloque el puntal y manténgalo vertical.

La base del puntal debe asentarse sobre una superficie estructural firme, nivelada y limpia. Cuando sea necesario, utilice una placa de soporte que cumpla con los requisitos de carga. La parte superior debe hacer contacto confiable con el cabezal de golpe temprano, el cabezal en U o la viga. El puntal no debe inclinarse visiblemente y la base no debe colocarse sobre escombros de construcción, restos de madera, trozos de mortero o materiales sueltos.

3. Ajuste con precisión el nivel con la tuerca de ajuste.

Después de colocar el encofrado de losa, se debe realizar un ajuste fino con un nivel, nivel láser o línea de control de elevación. El ajuste debe realizarse por zonas y filas de forma coordinada. Evite levantar un punto de manera agresiva, lo que puede torcer los paneles de losa, deformar las vigas o concentrar la carga localmente.

4. Vuelva a verificar la transferencia de carga después de nivelar.

Una vez ajustada la altura, verifique si cada puntal realmente soporta carga. Si la parte superior no está en contacto, la base está suspendida, el puntal tiembla o los puntales adyacentes tienen diferencias de nivel obvias, ajuste inmediatamente. Antes de colocar el concreto, verifique también que los largueros horizontales y los acopladores estén completos, para que el sistema de apuntalamiento no sea solo un conjunto de puntales verticales aislados.

6. Pasos de ajuste en el sitio para el puntal de vaivén

1. Fije primero los puntos de conexión superior e inferior.

El extremo superior de un puntal de vaivén suele estar conectado al encofrado de muros y columnas, a una traviesa o a un conector exclusivo. El extremo inferior se fija a la losa, a una pieza empotrada o a un punto de anclaje fiable. Los pasadores de conexión, los pernos y las placas base deben estar completos. No se aceptan uniones superpuestas temporales ni fijaciones sólo por fricción.

2. Ajuste aproximadamente la alineación de la pared y la columna.

Después de la instalación inicial del encofrado, el ajuste aproximado debe seguir las líneas del eje, las líneas del borde y las líneas de control. Un puntal de empujar y tirar puede mover el encofrado empujando y tirando, pero no puede reemplazar los localizadores inferiores, pasadores y cuñas, ni el sistema de corbata . Si la alineación inferior del encofrado es incorrecta, corrija la posición primero y luego use el puntal rastrillador para un ajuste fino.

3. Corrija la plomada con el ajustador roscado.

La corrección de la plomada debe comprobarse con una plomada, una regla, un instrumento láser o una estación total. Para paredes largas, no juzgues desde un solo punto. Verifique los extremos de la pared, el centro de la pared, los bordes de las aberturas, las esquinas internas y externas y las intersecciones con las paredes adyacentes. Después del ajuste, bloquee el ajustador roscado y los conectores para evitar que se aflojen o retrocedan durante la colocación del concreto y la vibración.

4. Siga inspeccionando durante la colocación del hormigón.

Durante la colocación del hormigón, la presión lateral sobre el encofrado de muros cambia continuamente. Asigne trabajadores para inspeccionar los puntales de vaivén, las riostras, los tirantes, los pasadores y las cuñas, y las juntas de las esquinas internas y externas. Si se detecta movimiento del encofrado, tuercas flojas, retroceso elástico del puntal inclinado o fugas locales de lechada, resuélvalos de inmediato.

7. Puntos clave para la revisión de seguridad en el sitio

Artículo de revisión	Puntal de servicio pesado	Apoyo de vaivén
Cargar ruta	Verificar si las cargas de la losa se transfieren a través de paneles, vigas y cabezas de golpe temprano a los puntales y la estructura inferior.	Compruebe si la fuerza lateral del encofrado de muros y columnas forma un sistema estable a través de largueros, puntales inclinados y puntos de anclaje.
Rango de altura	Compruebe si la altura de trabajo real está dentro del rango permitido y si queda margen de ajuste.	Compruebe si la longitud del puntal de rastrillaje coincide con la altura de la pared y el ángulo de instalación, y si el ajustador roscado aún tiene recorrido utilizable.
Conexiones	Compruebe si el cabezal en U superior, el cabezal de golpe temprano, la base y el pasador están completos y son confiables.	Compruebe si los conectores, pasadores, pernos, placas base y piezas de bloqueo superiores e inferiores están completos y son confiables.
Medidas de estabilidad	Verifique si están instalados largueros horizontales, acopladores, restricciones transversales u otras medidas de estabilidad requeridas por la declaración del método.	Compruebe si el ángulo de apoyo es razonable y si proporciona un ajuste efectivo de vaivén y estabilidad lateral.
Riesgos de colocación de hormigón	Verifique si hay apilamiento de material concentrado, colocación de carga en la pluma, impacto en la tubería de la bomba o puntales sueltos.	Verifique si hay movimiento de la pared, puntales de inclinación sueltos, recuperación elástica del encofrado o reventón del encofrado de esquina.

8. Asesoramiento en Adquisiciones y Gestión de Proyectos

Al comprar puntales de servicio pesado y puntales de vaivén, confirme la altura mínima, la altura máxima, el diámetro exterior del tubo interior, el diámetro exterior del tubo exterior, el espesor de la pared, el tratamiento de la superficie, el tipo de tuerca, el tamaño de la placa base, la calidad de los pasadores y la compatibilidad con el sistema de encofrado de aluminio. Los puntales de acero CIEZN están disponibles con tratamiento superficial pintado o galvanizado, pudiendo seleccionarse diferentes longitudes y tipos de ajuste según proyecto y entorno. Para proyectos de transporte marítimo, preste también atención al embalaje, la integridad de los accesorios, la proporción de piezas de repuesto y guía de instalación en sitio .

Desde el punto de vista de la gestión del proyecto, el sistema de apuntalamiento debe incluirse en el diseño del dibujo del taller de encofrado de aluminio en lugar de complementarse temporalmente después de que llegue el encofrado. El apuntalamiento de losas, los puntales de elevación de paredes y columnas, el sistema de amarres, las riostras, los pasadores y cuñas, los largueros horizontales y los acopladores deben verificarse como un solo sistema coordinado. Sólo cuando la selección de puntales, los detalles de conexión y el ajuste en el sitio forman un circuito completo se pueden lograr en el sitio las ventajas de alta reutilización y alta precisión del encofrado de aluminio.

9. Errores comunes

Utilizar un Puntal Push-Pull como soporte principal de carga vertical para el encofrado de losas.
Usar un puntal de servicio pesado cerca de su altura máxima sin suficiente restricción horizontal.
Colocar la base del puntal sobre escombros de construcción o materiales sueltos, provocando asentamientos luego de la colocación del concreto.
Depender de conexiones de puntales superiores e inferiores poco confiables para controlar la plomada de la pared.
Forzar el encofrado a su posición con un puntal de vaivén antes de corregir la alineación del encofrado.
Quitar o golpear por error puntales verticales que aún deben permanecer en su lugar durante el inicio del golpe de losa.
No revisar muros altos, apuntalamientos altos o áreas de sótanos de acuerdo con la declaración del método específico del proyecto.

Preguntas frecuentes

¿Se pueden reemplazar entre sí el puntal de servicio pesado y el puntal de vaivén?

No recomendado. Heavy Duty Prop se utiliza principalmente para soporte de carga vertical, mientras que Push-Pull Prop se utiliza principalmente para ajuste inclinado push-pull y estabilidad del encofrado. Sus direcciones de fuerza y funciones del sitio son diferentes, por lo que no deben intercambiarse casualmente.

¿Qué controla principalmente un puntal Push-Pull?

Un puntal Push-Pull se utiliza principalmente para ajustar la alineación del encofrado de muros y columnas, corregir la plomada y estabilizar lateralmente. Debe trabajar en conjunto con pasadores y cuñas, largueros, sistema de amarres y localizadores de fondo de encofrado.

¿La selección de Heavy Duty Prop puede basarse únicamente en la altura máxima?

No. Además de la altura máxima, también debe verificar la altura de trabajo real, el margen de ajuste, la capacidad de carga, el control de estabilidad, la superficie de apoyo de la base y la compatibilidad con el cabezal de golpe temprano.

¿Los soportes de losa necesitan largueros y acopladores horizontales?

En la mayoría de los casos, se deben instalar largueros horizontales, acopladores giratorios, acopladores en ángulo recto u otras medidas de estabilidad de acuerdo con la declaración del método. Los puntales aislados crean un mayor riesgo, especialmente en apuntalamientos más altos, áreas de carga concentrada o grandes zonas de encofrado de losas.

¿Qué se debe comprobar antes de colocar el hormigón?

Verifique las especificaciones del puntal, la altura del soporte, la plomada, el contacto superior, el soporte de la base, los pasadores, las tuercas, los largueros horizontales, los acopladores, las conexiones inclinadas del puntal, las riostras, los pasadores y las cuñas, y la alineación general del encofrado.

Conclusión

El puntal de servicio pesado y el puntal de empuje y tracción son dos componentes de puntal de acero diferentes en la construcción de encofrados de aluminio. El primero cumple funciones de soporte vertical para losas, plafones de vigas y sistemas de cebado temprano; este último se encarga de la corrección push-pull y la estabilidad lateral para encofrados de muros y columnas. El enfoque correcto es elegir el tipo de puntal de acuerdo con la posición de construcción, la dirección de la fuerza, la altura del piso, la altura de la pared, el sistema de encofrado y la declaración del método específico del proyecto, luego asegurar el sistema mediante conexiones adecuadas, ajustes en el sitio e inspección de la colocación del concreto. Para compradores y contratistas, la selección de accesorios no es una cuestión menor. Forma parte del sistema de encofrado de aluminio, seguridad y calidad de acabado del hormigón.
